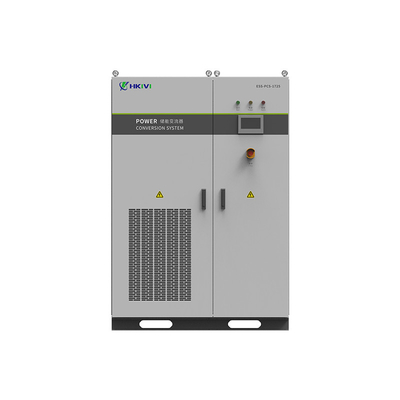

ESS PCS-1725 ระบบแปลงพลังงาน เครื่องแปลงประเภทเครือข่ายเก็บพลังงานภายใน

ESS PCS-1725 ระบบแปลงพลังงาน เครื่องแปลงเก็บพลังงานประเภทเครือข่าย (ภายใน)

Aระบบแปลงพลังงาน (PCS)เป็นองค์ประกอบอิเล็กทรอนิกส์พลังงานกลางที่ออกแบบมาเพื่อการแปลงและควบคุมรูปแบบพลังงานที่มีประสิทธิภาพ

รายการESS PCS-1725เป็นเครื่องทํางานที่มีประสิทธิภาพสูงระบบแปลงพลังงาน (PCS) การสร้างเครือข่าย (GFM)ออกแบบมาเพื่อการใช้งานในการเก็บพลังงานขนาดใหญ่รวมถึงการควบคุมความถี่ด้านเครือข่าย การบูรณาการพลังงานที่สามารถปรับปรุงได้ และการสนับสนุนไมโครเครือข่ายมันมี1ความจุของพลังงาน 725kW,โทปโลยีที่ใช้ SiCและสถาปัตยกรรมแบบจําลอง, ทําให้มันเหมาะสําหรับโครงการขนาดประโยชน์ที่ต้องการประสิทธิภาพและความน่าเชื่อถือสูง

รายละเอียดเทคนิคสําคัญ

ลักษณะหลัก:
✅ความสามารถในการสร้างเกรด (GFM):

• ให้อัตราเฉื่อยแบบสังเคราะห์และความสามารถในการเริ่มต้นแบบดําสําหรับการใช้งานนอกเครือข่าย / ไมโครเครือข่าย

• การสนับสนุนVSG (Virtual Synchronous Generator)รูปแบบสําหรับการปรับปรุงการทํางานร่วมกับเครือข่ายที่มั่นคง

✅การตอบสนองอย่างรวดเร็ว:

• < 10msเวลาปฏิกิริยาสําหรับการควบคุมความถี่ (FFR/FCR)และการสนับสนุนความดัน.

✅โมดูลาร์และปรับขนาด:

• การสนับสนุนN + X การลดจํานวนและเปลี่ยนแบบร้อนโมดูลพลังงานเพื่อการหยุดทํางานอย่างน้อย

✅การจัดการความร้อนที่ทันสมัย:

• การเย็นของเหลวรับประกันการทํางานที่มั่นคงในอุณหภูมิสูงสุด (-30 °C ถึง + 60 °C)

สถานการณ์การใช้งาน

(1) การเก็บพลังงานด้านเครือข่าย

• การกําหนดความถี่ (AGC):

  • ให้± 2% การควบคุมระยะตายสําหรับความมั่นคงของเครือข่าย (ตัวอย่างเช่น การปฏิบัติตามตลาด PJM)

• การโกนผิวสูงสุดและการชะลอที่สามารถนํามาใช้ได้:

  • ลดความรุนแรง±15% / นาที PV / ความสับสนลม(สอดคล้องกับ IEC 61400-21)

(2) การบูรณาการแหล่งพลังงานที่ปรับปรุงได้

• โรงงานประกอบพลังแสงอาทิตย์/ลม:

  • ทําให้เครื่องเชื่อมต่อแบบ DCระบบที่มีประสิทธิภาพสูงกว่า (เทียบกับการตั้งค่าแบบ AC-coupled แบบดั้งเดิม)

• การเลียนแบบความอ่อนแอ:

  • มิมิคพฤติกรรมของเครื่องกําเนิดร่วมเพื่อรองรับเครือข่ายที่อ่อนแอ

(3) ระบบไมโครกรีดและนอกกรีด

• ความสามารถในการเริ่มต้นแบบดํา:

  • สามารถเริ่มต้นใหม่ได้0.2C อัตราการปล่อยโดยไม่มีพลังงานภายนอก

• การดําเนินงานพร้อมกันหลาย PCS:

  • ทําให้ขนาด MWการใช้งาน (ตัวอย่างเช่น สวนอุตสาหกรรมบนเกาะ)

  •

ข้อดีทางการแข่งขันเมื่อเทียบกับเพื่อนร่วมในอุตสาหกรรม

เหตุ ผล ที่ มัน สําคัญ:

• ความหนาแน่นของพลังงานที่สูงขึ้น(ผลกระทบน้อยต่อเมกะวัตต์)

• ความเสียจากการเปลี่ยนที่ต่ํากว่า(SiC vs IGBT)

• การสนับสนุนเครือข่ายที่ดีกว่า(GFM สําหรับเครือข่ายที่ไม่มั่นคง)10.

แนวโน้มการพัฒนาในอนาคต

• การควบคุมแบบคาดการณ์โดยใช้ AI:

  • การบูรณาการไดจิทัล ทวินสําหรับการปรับปรุงประสิทธิภาพในเวลาจริง

• ไฮดรอเจนไฮบริด:

  • ความสามารถในการเชื่อมโยงกับเครื่องชําระไฟฟ้าสําหรับการเก็บรักษาระยะยาว

สําหรับข้อเสนอทางเทคนิคที่กําหนดเอง, ให้:

1. ภาพลักษณะเส้นเดียวของสถานที่ (SLD)

2. ความต้องการความสอดคล้องกับระบบเครือข่าย(ตัวอย่างเช่น IEEE 1547-2018, EU RfG)

3. ประเภทแบตเตอรี่(ตัวอย่างเช่น LiFePO4 แบตเตอรี่กระแส)
